Bagaimana untuk mengukur ketepatan dinamik penghala CNC ATC?

Mengukur ketepatan dinamik penghala CNC ATC (Auto Alat Changing) adalah aspek penting bagi kedua -dua pengeluar dan pengguna. Sebagai pembekal penghala CNC ATC, saya memahami kepentingan memastikan bahawa mesin -mesin ini memenuhi standard ketepatan tertinggi dalam operasi dinamik. Dalam catatan blog ini, saya akan menyelidiki pelbagai kaedah dan pertimbangan untuk mengukur ketepatan dinamik penghala CNC ATC.

Memahami ketepatan dinamik

Sebelum kita menyelam ke dalam teknik pengukuran, penting untuk memahami apa ketepatan dinamik dalam konteks penghala CNC ATC. Ketepatan dinamik merujuk kepada keupayaan mesin untuk mengekalkan kedudukan dan pemotongan yang tepat semasa bergerak. Ini amat penting dalam operasi pemesinan kelajuan tinggi di mana penghala sentiasa bergerak dan menukar alat.

Dalam penghala CNC ATC, ketepatan dinamik dipengaruhi oleh beberapa faktor. Ini termasuk struktur mekanikal mesin, kualiti panduan linear dan skru bola, sistem kawalan, dan mekanisme perubahan alat. Mana -mana sisihan dalam komponen ini boleh menyebabkan kesilapan dalam bahan kerja akhir, seperti dimensi yang tidak tepat, kemasan permukaan yang lemah, atau pemotongan yang tidak disengajakan.

Kepentingan mengukur ketepatan dinamik

Pengukuran tepat ketepatan dinamik adalah penting untuk beberapa sebab. Pertama, ia memastikan bahawa penghala CNC ATC dapat menghasilkan bahan kerja berkualiti tinggi secara konsisten. Dalam industri seperti kerja kayu, pembuatan perabot, dan pengeluaran papan tanda, ketepatan adalah kunci. Kesalahan kecil dalam ketepatan dinamik boleh mengakibatkan produk yang cacat, yang boleh menyebabkan ketidakpuasan pelanggan dan kerugian kewangan.

Kedua, mengukur ketepatan dinamik membantu dalam mengenal pasti isu -isu yang berpotensi dengan mesin awal. Dengan mengesan masalah seperti getaran yang berlebihan, tindak balas, atau misalignment, pengeluar boleh mengambil tindakan pembetulan sebelum menyebabkan kerosakan yang ketara kepada mesin atau menjejaskan prestasinya. Ini dapat menjimatkan masa dan wang dalam jangka masa panjang dengan mengurangkan kos downtime dan penyelenggaraan.

Kaedah untuk mengukur ketepatan dinamik

Interferometri laser

Interferometri laser adalah kaedah yang digunakan secara meluas untuk mengukur ketepatan dinamik mesin CNC, termasuk router ATC CNC. Teknik ini menggunakan rasuk laser untuk mengukur anjakan paksi mesin dengan ketepatan yang tinggi. Sistem interferometer laser terdiri daripada sumber laser, pembahagi rasuk, dan pengesan. Rasuk laser dibahagikan kepada dua laluan: satu diarahkan sepanjang paksi diukur, dan yang lain berfungsi sebagai rujukan.

Apabila mesin bergerak, anjakan paksi menyebabkan perubahan dalam panjang laluan optik rasuk laser. Perubahan ini dikesan oleh pengesan, dan data dianalisis untuk menentukan ketepatan pergerakan paksi. Interferometri laser boleh mengukur anjakan linear, kelebihan, dan kesilapan sudut dengan tahap ketepatan yang tinggi, biasanya dalam julat mikrometer.

Salah satu kelebihan interferometri laser adalah ketepatan yang tinggi. Ia dapat mengesan walaupun kesilapan terkecil dalam gerakan mesin, yang menjadikannya sesuai untuk mengukur ketepatan dinamik router ATC CNC. Walau bagaimanapun, ia juga merupakan kaedah yang agak mahal dan kompleks, yang memerlukan peralatan khusus dan kakitangan terlatih untuk beroperasi.

Ujian Ballbar

Ujian Ballbar adalah satu lagi kaedah popular untuk mengukur ketepatan dinamik mesin CNC. Teknik ini melibatkan melampirkan ballbar, yang merupakan bar ketepatan - dikalibrasi dengan bola di setiap hujung, antara gelendong mesin dan titik tetap di atas meja. Apabila mesin bergerak dalam laluan bulat atau linear, ballbar mengukur jarak antara kedua -dua titik.

Data yang dikumpulkan dari ballbar kemudian dianalisis untuk menentukan ketepatan gerakan mesin. Ujian Ballbar dapat mengesan kesilapan seperti tindak balas, kesilapan kontur, dan ketidakpadanan servo - gelung. Ia adalah kaedah yang agak mudah dan kos yang berkesan, dan ia dapat memberikan maklumat yang berharga mengenai prestasi dinamik keseluruhan penghala CNC ATC.

Walau bagaimanapun, ujian ballbar mempunyai beberapa batasan. Ia terutamanya mengukur ketepatan gabungan pelbagai paksi, dan bukannya ketepatan individu setiap paksi. Juga, lebih sesuai untuk mengesan kesilapan dalam gerakan bulat atau arka, dan mungkin tidak berkesan untuk gerakan linear.

Sentuhan pengukuran probe

Pengukuran probe sentuh adalah kaedah yang menggunakan probe sentuhan untuk mengukur kedudukan alat pemotongan mesin atau bahan kerja. Probe Touch adalah peranti yang dapat mengesan hubungan antara hujung siasatan dan permukaan yang diukur. Apabila siasatan membuat sentuhan, ia menghantar isyarat kepada sistem kawalan mesin, yang merekodkan kedudukan siasatan.

Dengan menggunakan siasatan sentuhan, adalah mungkin untuk mengukur ketepatan operasi dan operasi pemotongan mesin. Kaedah ini boleh digunakan untuk mengukur dimensi bahan kerja, penjajaran alat pemotongan, dan ketepatan proses perubahan alat. Pengukuran probe sentuh agak mudah digunakan dan dapat memberikan maklum balas masa yang nyata mengenai prestasi mesin.

Walau bagaimanapun, pengukuran siasatan sentuh juga mempunyai beberapa batasan. Ia terutamanya sesuai untuk mengukur ketepatan statik mesin, dan mungkin tidak berkesan untuk mengukur ketepatan dinamik. Juga, ketepatan probe sentuhan itu sendiri boleh menjejaskan hasil pengukuran.

Pertimbangan untuk mengukur ketepatan dinamik

Keadaan operasi

Apabila mengukur ketepatan dinamik penghala CNC ATC, adalah penting untuk mempertimbangkan keadaan operasi mesin. Faktor seperti kelajuan pemotongan, kadar suapan, dan kelajuan gelendong boleh menjejaskan prestasi mesin. Sebagai contoh, operasi pemesinan kelajuan tinggi boleh menyebabkan lebih banyak getaran dan penjanaan haba, yang boleh menyebabkan kesilapan dalam ketepatan dinamik.

Adalah disyorkan untuk mengukur ketepatan dinamik di bawah keadaan operasi yang sama seperti operasi pemesinan sebenar. Ini dapat memastikan bahawa hasil pengukuran mewakili prestasi mesin dalam aplikasi dunia nyata.

Pemilihan Alat

Jenis dan kualiti alat pemotongan yang digunakan dalam penghala CNC ATC juga boleh menjejaskan ketepatan dinamik. Alat yang berbeza mempunyai ciri -ciri pemotongan yang berbeza, seperti daya pemotongan, pembentukan cip, dan memakai alat. Menggunakan alat yang salah atau alat yang dipakai boleh menyebabkan pemotongan yang tidak tepat dan kemasan permukaan yang lemah.

Adalah penting untuk memilih alat yang sesuai untuk operasi pemesinan tertentu dan untuk memeriksa secara teratur dan menggantikan alat yang diperlukan. Ini dapat membantu mengekalkan ketepatan dinamik mesin dan memastikan kualiti bahan kerja akhir.

Mesin panas - naik

Kebanyakan mesin CNC, termasuk router ATC CNC, memerlukan tempoh yang hangat sebelum mereka dapat mencapai prestasi optimum mereka. Semasa tempoh yang hangat, komponen mesin memanaskan dan berkembang, yang boleh menjejaskan ketepatan mesin.

Adalah disyorkan untuk membolehkan mesin memanaskan masa yang mencukupi sebelum mengukur ketepatan dinamik. Ini dapat memastikan bahawa mesin beroperasi di bawah keadaan yang stabil dan hasil pengukuran adalah tepat.

Kesimpulan

Mengukur ketepatan dinamik penghala CNC ATC adalah tugas yang kompleks tetapi penting. Dengan menggunakan kaedah pengukuran yang sesuai dan mempertimbangkan keadaan operasi, pemilihan alat, dan mesin hangat, adalah mungkin untuk menilai prestasi mesin dengan tepat dan mengenal pasti isu -isu yang berpotensi.

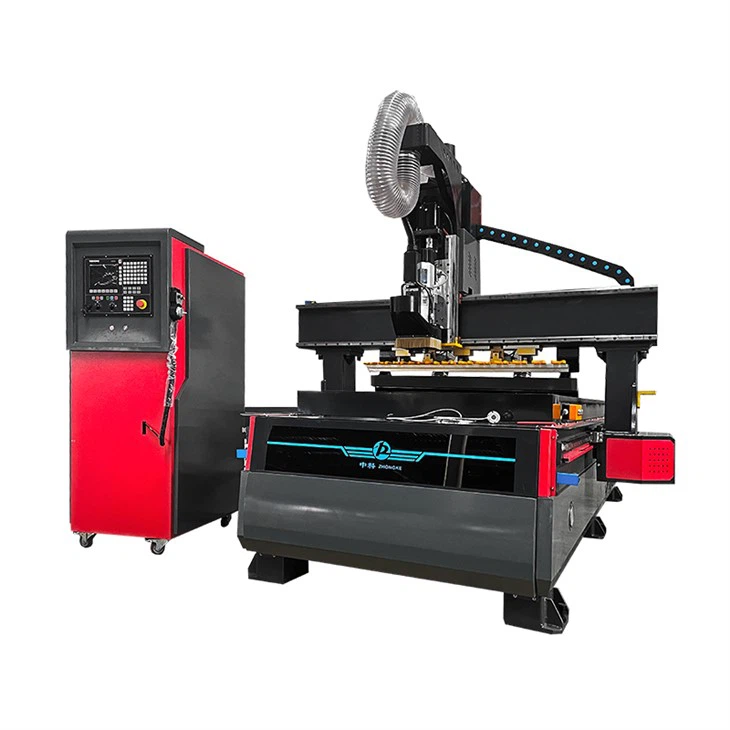

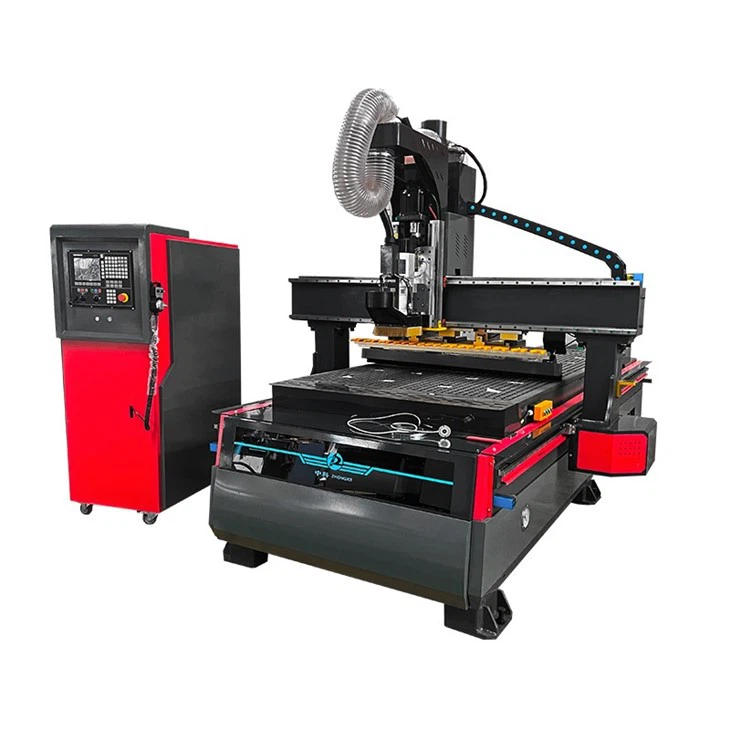

Sebagai pembekal penghala CNC ATC, kami komited untuk menyediakan mesin berkualiti tinggi dengan ketepatan dinamik yang sangat baik. KamiAlat Auto Menukar 12 Pemotong Kayu Router Woodworking CNCdireka dan dihasilkan untuk memenuhi standard ketepatan dan prestasi tertinggi.

Jika anda berminat untuk mempelajari lebih lanjut mengenai router ATC CNC kami atau ingin membincangkan keperluan khusus anda, sila hubungi kami. Kami mengharapkan peluang untuk bekerjasama dengan anda dan membantu anda mencapai matlamat pemesinan anda.

Rujukan

• Smith, J. (2018). Pengukuran ketepatan dalam pemesinan CNC. Jurnal Teknologi Pemesinan, 25 (3), 45 - 52.
• Johnson, A. (2019). Ujian ketepatan dinamik mesin CNC. Kajian Kejuruteraan Pembuatan, 32 (2), 67 - 74.
• Brown, C. (2020). Kepentingan pemilihan alat dalam pemesinan CNC. Majalah Industri Woodworking, 40 (4), 33 - 39.
