Bagaimana untuk mengukur ketepatan penghala CNC?

Hei ada! Sebagai pembekal router CNC, saya sering ditanya tentang bagaimana untuk mengukur ketepatan mesin ini. Ini adalah aspek penting, terutamanya bagi mereka yang bekerja, kerja logam, dan industri lain yang bergantung pada luka dan ukiran yang tepat. Dalam blog ini, saya akan berkongsi beberapa pandangan tentang bagaimana anda dapat mengukur ketepatan penghala CNC.

Memahami asas ketepatan penghala CNC

Sebelum kita menyelam ke dalam kaedah pengukuran, mari kita memahami dengan cepat apa yang kita maksudkan dengan ketepatan penghala CNC. Ketepatan merujuk kepada seberapa dekat mesin dapat mengikuti jalan yang diprogramkan dan menghasilkan dimensi yang dikehendaki. Ia dipengaruhi oleh pelbagai faktor, termasuk kualiti komponen mesin, sistem kawalan, dan persekitaran di mana ia beroperasi.

Mengukur ketepatan linear

Salah satu cara utama untuk mengukur ketepatan penghala CNC adalah dengan memeriksa ketepatan linearnya. Ini melibatkan mengukur betapa tepatnya mesin boleh bergerak dalam garis lurus di sepanjang paksi (x, y, dan z).

Menggunakan penunjuk dail

Penunjuk dail adalah alat yang berguna untuk mengukur ketepatan linear. Inilah cara anda boleh menggunakannya:

1. Pasang penunjuk dail: Pertama, pasangkan penunjuk dail pada perlawanan stabil berhampiran meja mesin. Pastikan ia dilampirkan dengan selamat dan siasatan boleh menyentuh bahagian bergerak mesin.
2. Sifar penunjuk: Gerakkan mesin ke titik permulaan dan sifar penunjuk dail. Ini akan memberi anda titik rujukan untuk pengukuran anda.
3. Gerakkan mesin: Program mesin untuk memindahkan jarak tertentu di sepanjang salah satu paksi. Sebagai contoh, anda boleh memprogramnya untuk bergerak 100 mm.
4. Mengambil pengukuran: Apabila mesin bergerak, penunjuk dail akan menunjukkan sebarang penyimpangan dari laluan yang diprogramkan. Ambil perhatian bacaan maksimum dan minimum pada penunjuk.
5. Kirakan ralat: Kurangkan bacaan minimum dari bacaan maksimum untuk mendapatkan kesilapan keseluruhan. Bahagikan ralat ini dengan jarak yang diprogramkan (dalam kes ini, 100 mm) dan kalikan dengan 100 untuk mendapatkan ralat peratusan.

Sebagai contoh, jika bacaan maksimum pada penunjuk dail adalah 0.05 mm dan bacaan minimum ialah 0.01 mm, jumlah ralat ialah 0.04 mm. Kesalahan peratusan ialah (0.04 / 100) x 100 = 0.04%.

Menggunakan interferometer laser

Interferometer laser adalah alat yang lebih maju untuk mengukur ketepatan linear. Ia menggunakan cahaya laser untuk mengukur jarak yang dilalui oleh mesin dengan ketepatan yang tinggi. Inilah cara ia berfungsi:

1. Sediakan interferometer: Pasang interferometer laser pada permukaan yang stabil berhampiran mesin. Pastikan ia diselaraskan dengan paksi yang ingin anda ukur.
2. Lampirkan retroreflector: Lampirkan retroreflector ke bahagian bergerak mesin. Retroreflector mencerminkan cahaya laser kembali ke interferometer.
3. Mengambil pengukuran: Program mesin untuk menggerakkan jarak tertentu di sepanjang paksi. Apabila mesin bergerak, interferometer akan mengukur jarak yang dilalui oleh retroreflector dan membandingkannya dengan jarak yang diprogramkan.
4. Menganalisis data: Interferometer akan memberikan laporan terperinci tentang ketepatan mesin, termasuk sebarang kesilapan dan penyimpangan dari jalan yang diprogramkan.

Menggunakan interferometer laser boleh memberi anda pengukuran yang lebih tepat dan terperinci daripada penunjuk dail, tetapi ia juga lebih mahal dan memerlukan lebih banyak kepakaran teknikal untuk beroperasi.

Mengukur ketepatan sudut

Sebagai tambahan kepada ketepatan linear, ia juga penting untuk mengukur ketepatan sudut penghala CNC. Ini amat penting untuk mesin yang digunakan untuk memotong atau mengukir pada sudut yang berbeza.

Menggunakan protractor

Protractor adalah alat yang mudah untuk mengukur ketepatan sudut. Inilah cara anda boleh menggunakannya:

1. Tandakan garis rujukan: Tandakan garis rujukan di meja atau bahan kerja mesin. Ini akan memberi anda titik permulaan untuk pengukuran anda.
2. Program mesin: Program mesin untuk memutar sudut tertentu. Sebagai contoh, anda boleh memprogramnya untuk memutar 45 darjah.
3. Ukur sudut: Gunakan protractor untuk mengukur sudut sebenar putaran mesin. Bandingkan sudut ini ke sudut yang diprogramkan untuk menentukan ralat.
4. Kirakan ralat: Kurangkan sudut sebenar dari sudut yang diprogramkan untuk mendapatkan ralat. Bahagikan kesilapan ini dengan sudut yang diprogramkan dan kalikan dengan 100 untuk mendapatkan ralat peratusan.

Sebagai contoh, jika sudut yang diprogramkan adalah 45 darjah dan sudut sebenar adalah 44.5 darjah, ralat adalah 0.5 darjah. Kesalahan peratusan ialah (0.5 / 45) x 100 = 1.11%.

Menggunakan tolok sudut digital

Tolok sudut digital adalah alat yang lebih tepat dan mudah untuk mengukur ketepatan sudut. Ia menggunakan sensor elektronik untuk mengukur sudut dengan ketepatan yang tinggi. Inilah cara anda boleh menggunakannya:

1. Letakkan Angle Tolok: Letakkan tolok sudut digital di atas meja mesin atau bahan kerja. Pastikan tahap dan sejajar dengan paksi yang ingin anda ukur.
2. Sifar tolok: Tekan butang sifar pada tolok sudut untuk menetapkannya kepada sifar. Ini akan memberi anda titik rujukan untuk pengukuran anda.
3. Program mesin: Program mesin untuk memutar sudut tertentu. Apabila mesin berputar, tolok sudut akan menunjukkan sudut putaran sebenar.
4. Menganalisis data: Bandingkan sudut sebenar yang ditunjukkan pada tolok sudut ke sudut yang diprogramkan untuk menentukan kesilapan. Tolok sudut juga boleh memberikan pembacaan digital ralat.

Faktor yang mempengaruhi ketepatan penghala CNC

Terdapat beberapa faktor yang boleh menjejaskan ketepatan penghala CNC. Berikut adalah beberapa yang paling biasa:

Kualiti mesin

Kualiti komponen mesin, seperti motor, galas, dan panduan linear, boleh memberi kesan yang signifikan terhadap ketepatannya. Komponen berkualiti tinggi umumnya menghasilkan ketepatan yang lebih baik.

Sistem kawalan

Sistem kawalan penghala CNC bertanggungjawab untuk menafsirkan arahan yang diprogramkan dan mengawal pergerakan mesin. Sistem kawalan yang lebih maju dapat memberikan ketepatan dan ketepatan yang lebih baik.

Keadaan alam sekitar

Persekitaran di mana penghala CNC beroperasi juga boleh menjejaskan ketepatannya. Faktor -faktor seperti suhu, kelembapan, dan getaran boleh menyebabkan mesin berkembang atau kontrak, yang boleh menyebabkan kesilapan dalam proses pemotongan atau ukiran.

Perkakas

Kualiti dan keadaan alat pemotongan yang digunakan dalam penghala CNC juga boleh menjejaskan ketepatannya. Alat yang membosankan atau haus boleh menyebabkan pemotongan kasar dan dimensi yang tidak tepat.

Meningkatkan ketepatan penghala CNC

Sekiranya anda mendapati bahawa ketepatan penghala CNC anda tidak sampai ke tahap, terdapat beberapa langkah yang boleh anda ambil untuk memperbaikinya:

Kalibrasi mesin

Secara kerap menentukur penghala CNC dapat membantu memastikan ketepatannya. Ini melibatkan penyesuaian komponen dan tetapan mesin untuk memadankan arahan yang diprogramkan.

Meningkatkan komponen

Menaik taraf komponen mesin, seperti motor, galas, dan panduan linear, dapat meningkatkan ketepatan dan prestasinya.

Mengawal persekitaran

Mengawal persekitaran di mana penghala CNC beroperasi dapat membantu mengurangkan kesan suhu, kelembapan, dan getaran. Ini boleh dilakukan dengan menggunakan penyaman udara, dehumidifiers, dan pad pengasingan getaran.

Gunakan perkakas berkualiti tinggi

Menggunakan alat pemotongan berkualiti tinggi dan kerap menggantikannya dapat membantu memastikan pemotongan dan dimensi yang tepat.

Kesimpulan

Mengukur ketepatan penghala CNC adalah langkah penting dalam memastikan prestasi dan kualitinya. Dengan menggunakan kaedah dan alat yang diterangkan dalam blog ini, anda boleh mengukur ketepatan linear dan sudut mesin anda dengan tepat dan mengenal pasti mana -mana bidang yang memerlukan penambahbaikan.

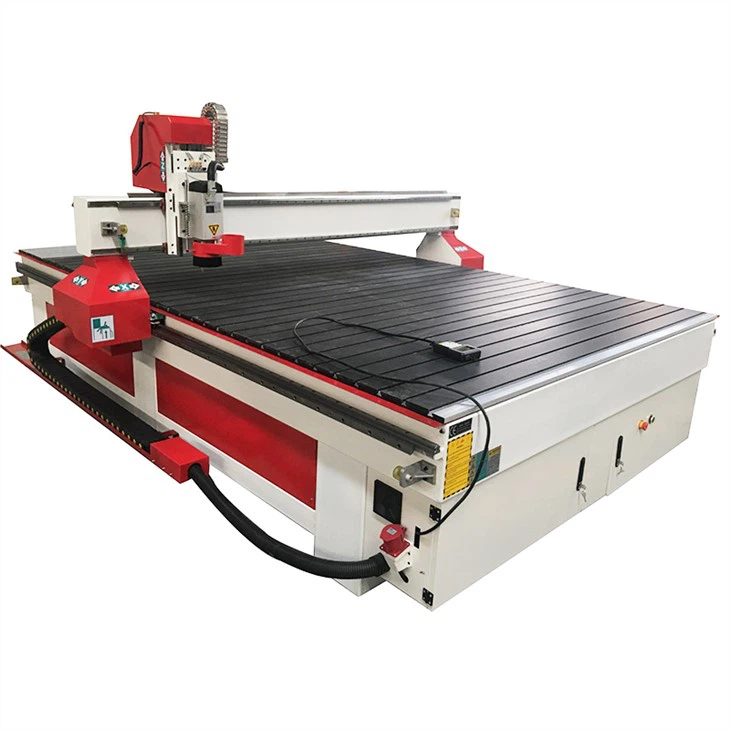

Sekiranya anda berada di pasaran untuk penghala CNC berkualiti tinggi, lihat kami2030 mesin ukiran kayu CNC. Ia direka untuk memberikan potongan dan ukiran yang tepat dengan ketepatan yang tinggi.

Sekiranya anda mempunyai sebarang pertanyaan atau ingin membincangkan keperluan penghala CNC anda, jangan ragu untuk menjangkau. Kami di sini untuk membantu anda mencari mesin yang sesuai untuk perniagaan anda.

Rujukan

• "Ketepatan penghala CNC: Bagaimana untuk mengukur dan memperbaikinya." Rangkaian kerja kayu.
• "Mengukur ketepatan mesin CNC." Kedai Mesin Moden.
• "Faktor -faktor yang mempengaruhi ketepatan penghala CNC." Zon CNC.
