Bagaimana untuk menyesuaikan ketinggian pemotongan pada Jadual Plasma CNC 4x8?

Melaraskan ketinggian pemotongan pada plasma CNC Jadual 4x8 adalah aspek penting untuk mencapai pemotongan yang tepat dan tinggi. Sebagai pembekal CNC Plasma Jadual 4x8, saya memahami pentingnya proses ini dan di sini untuk membimbing anda melaluinya.

Memahami kepentingan pemotongan ketinggian

Ketinggian pemotongan merujuk kepada jarak antara obor plasma dan bahan kerja. Mengekalkan ketinggian pemotongan yang betul adalah penting untuk beberapa sebab. Pertama, ia mempengaruhi kualiti potongan. Sekiranya ketinggian pemotongan terlalu tinggi, arka plasma mungkin tersebar, mengakibatkan kerf yang lebih luas (lebar potongan) dan potongan yang kurang tepat. Tepi potong mungkin kasar, dan mungkin ada lebih banyak dross (logam cair yang terkumpul di bahagian bawah pemotongan). Sebaliknya, jika ketinggian pemotongan terlalu rendah, obor mungkin rosak oleh haba yang sengit dan logam cair yang bercampur -campur. Ia juga boleh membawa kepada kehidupan obor yang lebih pendek dan isu -isu yang berpotensi dengan sistem CNC.

Kedua, ketinggian pemotongan memberi kesan kepada kelajuan pemotongan. Ketinggian pemotongan yang betul membolehkan arka plasma memindahkan tenaga dengan cekap ke bahan kerja, membolehkan kelajuan pemotongan yang lebih cepat tanpa mengorbankan kualiti. Ini amat penting dalam tetapan perindustrian di mana masa adalah wang, dan produktiviti adalah faktor utama.

Alat yang diperlukan untuk menyesuaikan ketinggian pemotongan

Sebelum anda mula menyesuaikan ketinggian pemotongan pada CNC Plasma Jadual 4x8, anda perlu mengumpulkan alat yang diperlukan. Ini biasanya termasuk:

1. Sensor ketinggian: Kebanyakan jadual plasma CNC moden 4x8 dilengkapi dengan sensor ketinggian. Peranti ini mengukur jarak antara obor dan bahan kerja dan menghantar isyarat kepada pengawal CNC untuk menyesuaikan ketinggian dengan sewajarnya. Terdapat pelbagai jenis sensor ketinggian, seperti sensor kapasitif dan sensor voltan arka. Sensor kapasitif berfungsi dengan mengesan perubahan kapasitans antara obor dan bahan kerja, manakala sensor voltan arka mengukur voltan arka plasma, yang bervariasi dengan jarak antara obor dan bahan kerja.
2. Pengukur penentukuran: Pengukur penentukuran digunakan untuk menetapkan ketinggian awal obor. Ia adalah alat mudah yang memberikan rujukan untuk jarak yang betul antara obor dan bahan kerja. Anda boleh menggunakan blok tolok standard atau tolok penentukuran yang direka khusus untuk jadual plasma anda.
3. Allen Wrenches dan Screwdrivers: Ini digunakan untuk membuat sebarang pelarasan mekanikal ke pemasangan obor atau ketinggian - mekanisme pelarasan. Anda mungkin perlu melonggarkan atau mengetatkan skru untuk menukar kedudukan obor.

Langkah - oleh - panduan langkah untuk menyesuaikan ketinggian pemotongan

Langkah 1: Sediakan bahan kerja dan meja

Pertama, bersihkan bahan kerja dengan teliti untuk mengeluarkan sebarang kotoran, karat, atau serpihan. Letakkan bahan kerja pada plasma CNC Jadual 4x8 dan pastikan ia adalah tahap dan selamat diapit. Kerja tahap tahap adalah penting untuk pelarasan ketinggian pemotongan yang tepat. Anda boleh menggunakan tahap semangat untuk memeriksa kebosanan bahan kerja.

Langkah 2: Kuasa di meja plasma dan bekalan kuasa plasma

Hidupkan plasma CNC Jadual 4x8 dan bekalan kuasa plasma. Benarkan sistem pemanasan selama beberapa minit. Ini penting kerana prestasi arka plasma boleh dipengaruhi oleh suhu sistem.

Langkah 3: Periksa sensor ketinggian

Jika CNC Plasma Jadual 4x8 dilengkapi dengan sensor ketinggian, periksa fungsinya. Anda boleh melakukan ini dengan menjalankan ujian mudah. Gerakkan obor dekat dengan bahan kerja dan perhatikan bacaan pada pengawal CNC. Sensor ketinggian harus mengesan jarak antara obor dan bahan kerja dengan tepat. Jika pembacaan tidak tepat, anda mungkin perlu menentukur sensor ketinggian.

Langkah 4: Tetapkan ketinggian pemotongan awal

Gunakan tolok penentukuran untuk menetapkan ketinggian pemotongan awal. Letakkan pengukur penentukuran di antara obor dan bahan kerja dan laraskan kedudukan obor sehingga menyentuh tolok penentukuran. Kemudian, kunci obor di tempatnya. Ketinggian pemotongan awal mungkin berbeza -beza bergantung kepada ketebalan bahan kerja dan jenis bahan yang dipotong. Sebagai contoh, untuk lembaran nipis keluli ringan, ketinggian pemotongan awal mungkin sekitar 1/8 inci (3.175 mm), manakala untuk bahan yang lebih tebal, mungkin sedikit lebih tinggi.

Langkah 5: Kalibrasi sensor ketinggian

Jika anda menggunakan sensor ketinggian, anda perlu menentukurnya. Proses ini melibatkan pengajaran sensor ketinggian ketinggian rujukan yang betul. Ikuti arahan dalam manual pengguna CNC Plasma Jadual 4x8 untuk melakukan penentukuran. Biasanya, anda perlu memindahkan obor ke ketinggian yang diketahui dan masukkan nilai yang sama ke dalam pengawal CNC.

Langkah 6: Uji ketinggian pemotongan

Sebaik sahaja anda telah menetapkan ketinggian pemotongan awal dan menentukur sensor ketinggian, sudah tiba masanya untuk menguji ketinggian pemotongan. Pilih kawasan ujian kecil di bahan kerja dan mulakan potongan ujian. Perhatikan kualiti potongan. Semak sebarang tanda -tanda tepi kasar, dross berlebihan, atau potongan yang tidak sekata. Sekiranya kualiti potong tidak memuaskan, anda mungkin perlu menyesuaikan ketinggian pemotongan.

Langkah 7: Buat pelarasan yang baik

Berdasarkan hasil pemotongan ujian, buat pelarasan halus pada ketinggian pemotongan. Anda boleh melakukan ini dengan menyesuaikan tetapan pada pengawal CNC. Jika tepi potong kasar, anda mungkin perlu menurunkan ketinggian pemotongan sedikit. Sekiranya terdapat terlalu banyak, anda mungkin perlu meningkatkan ketinggian pemotongan. Buat pelarasan kecil dan ulangi potongan ujian sehingga anda mencapai kualiti potong yang dikehendaki.

Faktor yang mempengaruhi ketinggian pemotongan

Beberapa faktor boleh menjejaskan ketinggian pemotongan pada plasma CNC Jadual 4x8. Ini termasuk:

1. Ketebalan bahan: Bahan tebal biasanya memerlukan ketinggian pemotongan yang lebih tinggi daripada bahan yang lebih kurus. Ini kerana arka plasma memerlukan lebih banyak ruang untuk menembusi bahan. Apabila ketebalan bahan meningkat, ketinggian pemotongan mungkin perlu ditingkatkan kira -kira 1/16 inci (1.5875 mm) untuk setiap tambahan 1/4 inci (6.35 mm) ketebalan bahan.
2. Jenis Bahan: Bahan yang berbeza mempunyai titik lebur yang berbeza dan kekonduksian elektrik, yang boleh menjejaskan ketinggian pemotongan. Sebagai contoh, keluli tahan karat mempunyai titik lebur yang lebih tinggi daripada keluli ringan, jadi ia mungkin memerlukan ketinggian pemotongan yang sedikit lebih tinggi. Aluminium adalah bahan yang sangat konduktif, dan ia mungkin memerlukan tetapan ketinggian pemotongan yang berbeza berbanding logam lain.
3. Arc Plasma Current: Kekuatan arka plasma, yang ditentukan oleh arus arka plasma, juga mempengaruhi ketinggian pemotongan. Arus arka yang lebih tinggi dapat menembusi lebih jauh ke dalam bahan, yang membolehkan ketinggian pemotongan yang lebih rendah. Walau bagaimanapun, terlalu tinggi arka arka juga boleh menyebabkan haba yang berlebihan dan kerosakan pada bahan kerja.

Kepentingan penyelenggaraan biasa

Penyelenggaraan tetap plasma CNC Jadual 4x8 adalah penting untuk pelarasan ketinggian pemotongan yang tepat. Pastikan sensor ketinggian bersih dan bebas dari serpihan. Semak obor untuk sebarang tanda haus atau kerosakan, seperti elektrod yang dipakai atau muncung. Gantikan mana -mana bahagian yang dipakai dengan segera untuk memastikan fungsi pemotongan plasma yang betul.

Kesimpulan

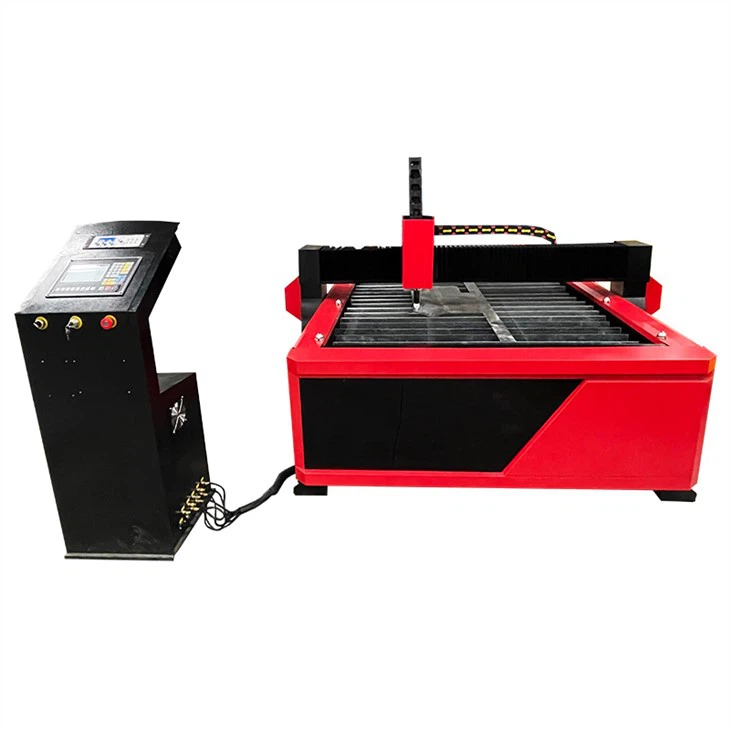

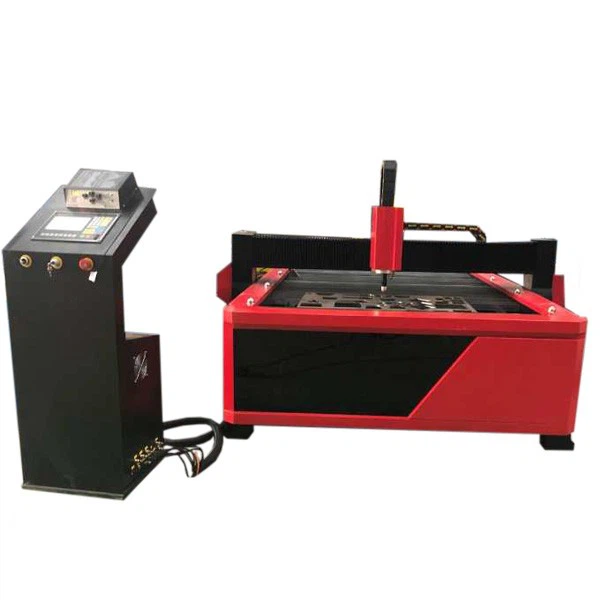

Melaraskan ketinggian pemotongan pada plasma CNC Jadual 4x8 adalah proses yang kompleks tetapi penting untuk mencapai pemotongan berkualiti tinggi. Dengan mengikuti langkah -langkah yang digariskan di atas dan mempertimbangkan faktor -faktor yang mempengaruhi ketinggian pemotongan, anda dapat memastikan bahawa CNC Plasma Jadual 4x8 beroperasi dengan yang terbaik. Jika anda berada di pasaran untuk plasma CNC yang boleh dipercayai Jadual 4x8, kami berada di sini untuk membantu. Kami1530 mesin pemotongan plasma dengan kuasa plasma 200Amenawarkan prestasi yang sangat baik dan keupayaan pemotongan yang tepat. Sama ada anda bengkel skala kecil atau pengeluar perindustrian skala besar, produk kami dapat memenuhi keperluan anda. Sekiranya anda mempunyai sebarang pertanyaan atau berminat untuk membeli CNC Plasma Jadual 4x8, jangan ragu untuk menghubungi kami untuk perbincangan dan perolehan lanjut.

Rujukan

• "Buku Panduan Pemotongan Plasma CNC", Industrial Press Inc.
• Manual Pengguna Pengilang Jadual Plasma CNC 4x8
• Artikel teknikal mengenai teknologi pemotongan plasma dari industri - majalah terkemuka
